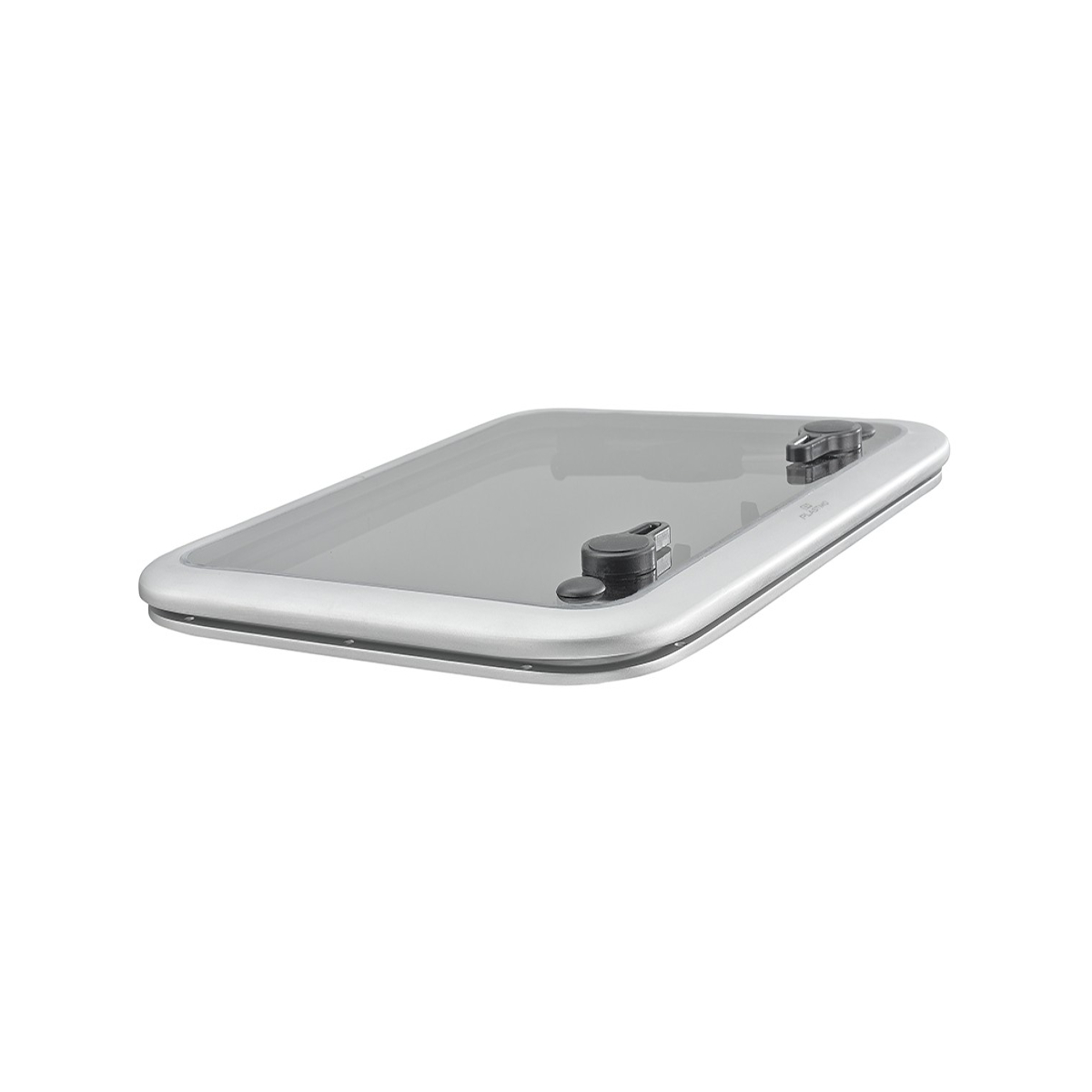

Plastimo panneau t00 211x211 ggrise sat sp15
Plastimo panneau t00 211x211 ggrise sat sp15
La gamme de panneaux Plastimo conjugue étanchéité optimum, facilité de montage et esthétique :
- aluminium satiné et glace grise en acrylique,
- charnières invisibles,
- ouvrant aluminium monocorps de forte section assurant une grande rigidité,
- ouvrant de faible hauteur, jusqu'à 19 mm pour les ponts en teck.
Système de fermeture
La forme ergonomique des poignées assure un espace confortable pour une bonne préhension.
Elles intègrent un cran de verrouillage afin de condamner l'accès par l'extérieur.
Aucun système de verrouillage par l'extérieur n'est nécessaire.
Tous les modèles sont équipés de compas de maintien réglables.
Possibilité d'ouverture ajustable en débrayant le compas en un tour de main.
Charnières aluminium.
Navigation : Côtière ou hauturière
Caractéristiques : Profil plat, ouverture par compas
Ouvrant : Profilé
Dormant : Profilé
Montage : A visser
Implantation à bord/Zone CE réglementaire : II, III & IV Zones pont, roof et cockpit
Norme européenne CE 94/25 du 16 juin 1996 :
Zone I : coque au-dessus de la ligne de flottaison
Zone II : pont, roof, cockpit, tableau arrière
Zone IIb : zone de la coque n'appartenant pas à la zone I
Zone III : superstructure, pont et cockpit
Zone IV : cockpit et pont, faces arrière de la superstructure.
Les tailles 44, 60 et 70 sont homologuées pour une utilisation en trappe de survie (zone 2b).
Les tailles proposées sont des standards couramment utilisés sur les bateaux de série.
- Epaisseur de la glace 10 mm
- Compas télescopique
- Charnières aluminium
- Hauteur encastrement au dessous du pont : 15 mm
- Rayon 42,5 mm (1,7").
Les panneaux doivent être fixés sur une surface plane
avec une tolérance de ± 1 mm.
Taille : 00
Dimensions extérieures mm : 271 x 271
Dimensions extérieures in. : 10,7 x 10,7
Dimensions intérieures mm : 209 x 209
Dimensions intérieures in. : 8,2 x 8,2
Dimensions découpe mm : 211 x 211
Dimensions découpe in. : 8,3 x 8,3
Poids kg : 2,1
Options
Cadre d'habillage pour panneau de pont : 65470
Mastic liquide anti-fissures Creeping Crack Cure
- Flacon 60 ml : 1260100
- Flacon 250 ml : 1260250
Joint pour panneau : 67118
Longueur : 2,46 m.
